SBMOF-1
SBMOF-1
CAS:1361147-90-1
分子式:
分子量:
请选择
品牌 / 纯度 / 包装
材料名称：SBMOF-1
其他名称：Ca-SDB ; CYCU-1
CAS：
其他名称：Ca-SDB ; CYCU-1
CAS：
结构信息
| 单位分子式 | NA | 单位分子量 | NA | ||

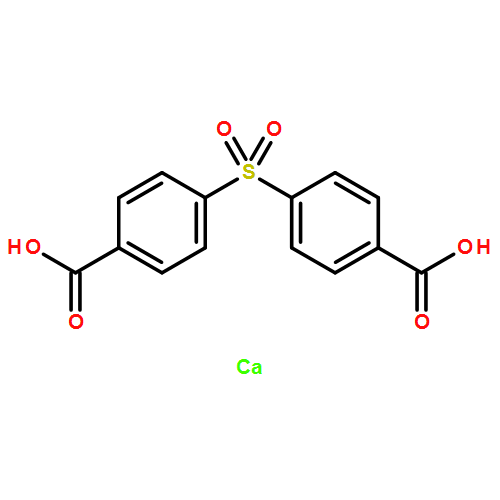

| 配位金属及配体 | 配位金属：Ca（钙）；配体：4,4'-磺酰二苯甲酸（SDB，4,4'-sulfonyldibenzoate） | ||||
| 孔径 | 4.2 Å（最大包含硬球直径） | 孔容 | NA | ||
| 比表面 | ~145 m²/g（BET表面面积） | ||||
| 模拟结构 | |||||
产品性状
| 产品形貌 | 无色针状晶体（合成产物）、白色粉末（规模化合成产物） | |||
| 粒径 | NA | |||
稳定性
1) 溶液稳定性：在42%相对湿度下仍保持高Xe吸附能力，暴露于空气中2天结构稳定，遇液态水会转变为其他相；
2) 热稳定性：热稳定性良好，最高可耐受500 K（约227℃），脱水后网络热分解温度约575℃。
2) 热稳定性：热稳定性良好，最高可耐受500 K（约227℃），脱水后网络热分解温度约575℃。
保存和活化方法
常温干燥密封保存。活化方法：甲醇交换后，在100℃动态真空下活化12小时；或采用较低温度活化以优化Xe吸附性能。
其他特性
荧光: NA；
具有永久多孔性，Xe吸附动力学快（10分钟内达80%饱和吸附量），可循环吸附/脱附10次仍保持性能，无开放金属位点。
具有永久多孔性，Xe吸附动力学快（10分钟内达80%饱和吸附量），可循环吸附/脱附10次仍保持性能，无开放金属位点。
应用领域
1) 核燃料后处理尾气分离：室温下高效选择性吸附Xe，分离Xe/Kr，吸附容量优于基准材料；
2) CO₂捕获与分离：在烟道气条件下对CO₂/N₂选择性超45，可可逆吸附CO₂；
3) 稀有气体分离：从模拟核设施尾气混合物中选择性分离Xe，耐受湿度影响。
2) CO₂捕获与分离：在烟道气条件下对CO₂/N₂选择性超45，可可逆吸附CO₂；
3) 稀有气体分离：从模拟核设施尾气混合物中选择性分离Xe，耐受湿度影响。
表征图谱
参考文献
1) Banerjee, D.; Simon, C. M.; Plonka, A. M.; Motkuri, R. K.; Liu, J.; Chen, X.; Smit, B.; Parise, J. B.; Haranczyk, M.; Thallapally, P. K.; Nature Communications, 2016, 7, 11831, DOI: 10.1038/ncomms11831 ; Metal–organic framework with optimally selective xenon adsorption and separation
2) Banerjee, D.; Zhang, Z. J.; Plonka, A. M.; Li, J.; Parise, J. B.; Crystal Growth & Design, 2012, 12, 2162-2165, DOI: 10.1021/cg300274n ; A Calcium Coordination Framework Having Permanent Porosity and High CO₂/N₂ Selectivity
